概述
SView for HTML5是一款高性能的三维CAD可视化应用,具有三维模型的基本浏览、测量、轻量化装配、批注、3D动画仿真等重要功能。通过对主流CAD数模的轻量化处理，可完整保留3D模型的几何信息、BOM等核心信息。
模型操作界面

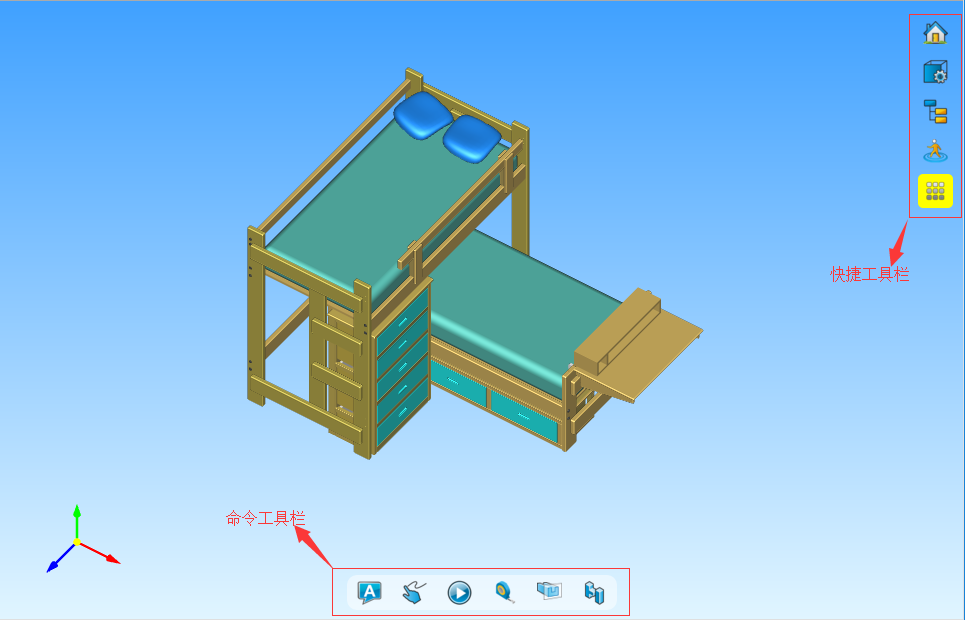

模型操作界面主要包括快捷工具栏、命令工具栏及模型操作区域,如下图所示：
快捷工具栏

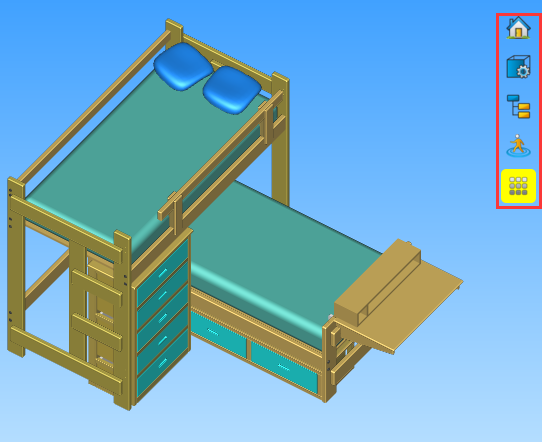

快捷工具栏提供了基本的操作,包括模型复位、装配树、视图操作、漫游操作等,如图所示：
复位
复位：当前模型恢复到初始状态
视图工具栏

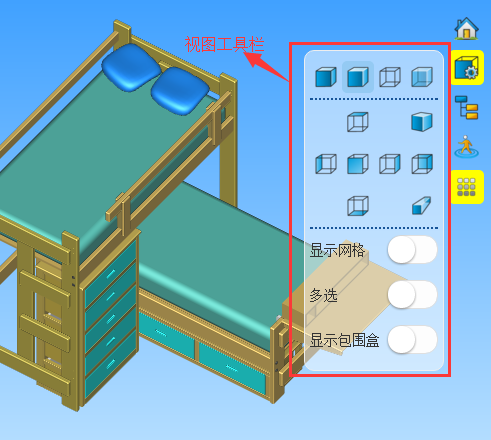

视图工具栏：点击后显示视图工具栏,视图工具栏包含了模型的视图显示方向、网格显示、多选操作、包围盒显隐等操作,如图:
边着色模式：将零件显示为着色实体并将前向曲面的边框线加重
着色模式：将零件显示为着色实体
线框模式：显示模型的边框线
半透明模式：模型半透明显示
视图：俯视图、轴侧图、左视图、正视图、右视图、后视图、仰视图、透视投影
显示网格：显示实体的网格模式
多选：设置后可以选中多个零件
显示包围盒：显示模型的包围盒
漫游工具栏

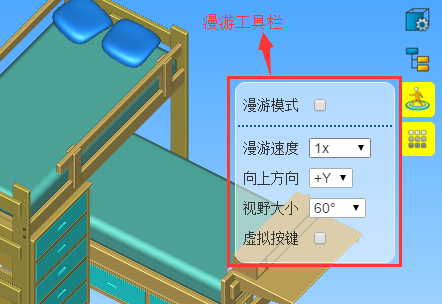

漫游工具栏：设置漫游查看模式,支持漫游速度、向上方向、视野大小、虚拟按键的自定义设置,漫游方式分为环绕查看和定点查看,如图所示:
漫游模式：在漫游模式下可以在不同的角度下观察模型
速度：环绕查看或者定点查看模式下的模型旋转速度
向上方向：可以选择模型向上方向是X轴、Y轴还是Z轴
视野大小：可选择50°到150°的不同视野观看模型
命令工具栏

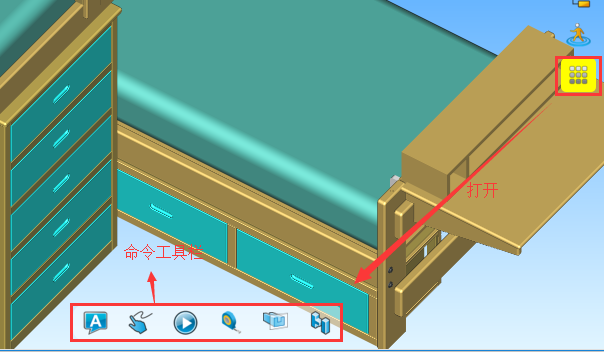

命令工具栏：在快捷工具栏中点击命令工具栏按钮打开命令工具栏,命令工具栏提供了操作模型的相关命令,包括了批注、手势批注、剖视、爆炸图、测量、动画等命令,如图所示：
批注
批注：点击批注按钮,在底部弹出批注菜单,如图所示:
文本批注

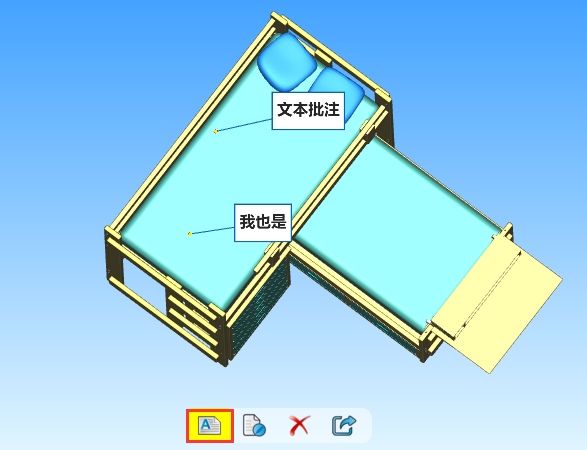

文本批注：点击按钮后进入文本批注模式,选择场景中的指定位置,填写文本批注,如图所示:
编辑
编辑：选中已添加的批注,点击此按钮,修改批注内容。
删除
删除：选中已添加的批注,点击删除,即可删除选中的批注。
手势批注
手势批注：根据手势滑动在指定场景中添加标记、注释，支持批注颜色的修改，也可撤销上一步操作。如图所示：

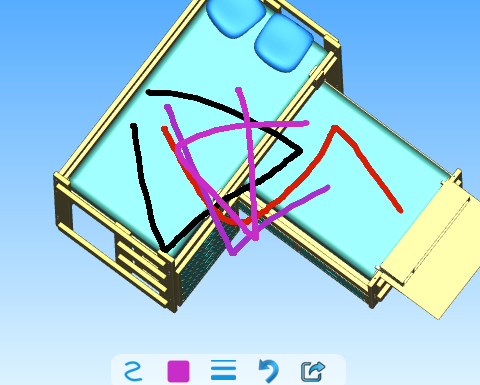

进入手势批注场景后,根据手势滑动在指定场景中添加标记、注释，支持批注颜色和画笔粗细的修改,也可撤销上一步操作。如图所示:

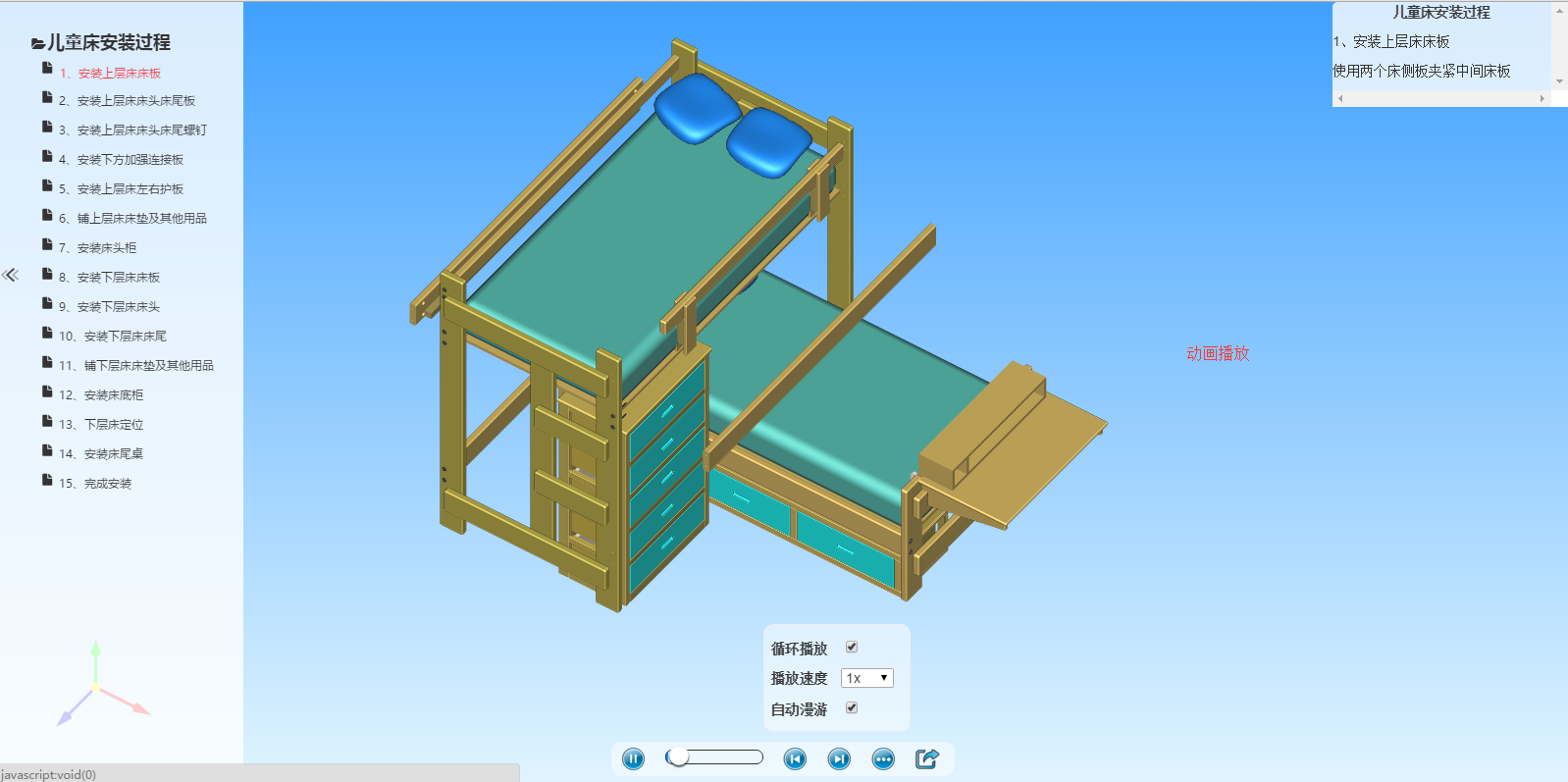

动画播放
动画播放：点击后进入动画播放模式,实现装配仿真动画的播放,包括开始播放、暂停播放、上一段、下一段、循环播放设置、自动漫游设置、播放倍速自定义等操作,如图所示:
播放：播放动画
暂停：暂停动画播放
播放上一段：播放上一段动画
播放下一段：播放下一段动画
更多：弹出更多动画设置
循环播放：循环播放整个动画效果
自动漫游：播放过程中从不同角度展示动画效果
播放倍速：可以设置不同倍速的播放速度
测量

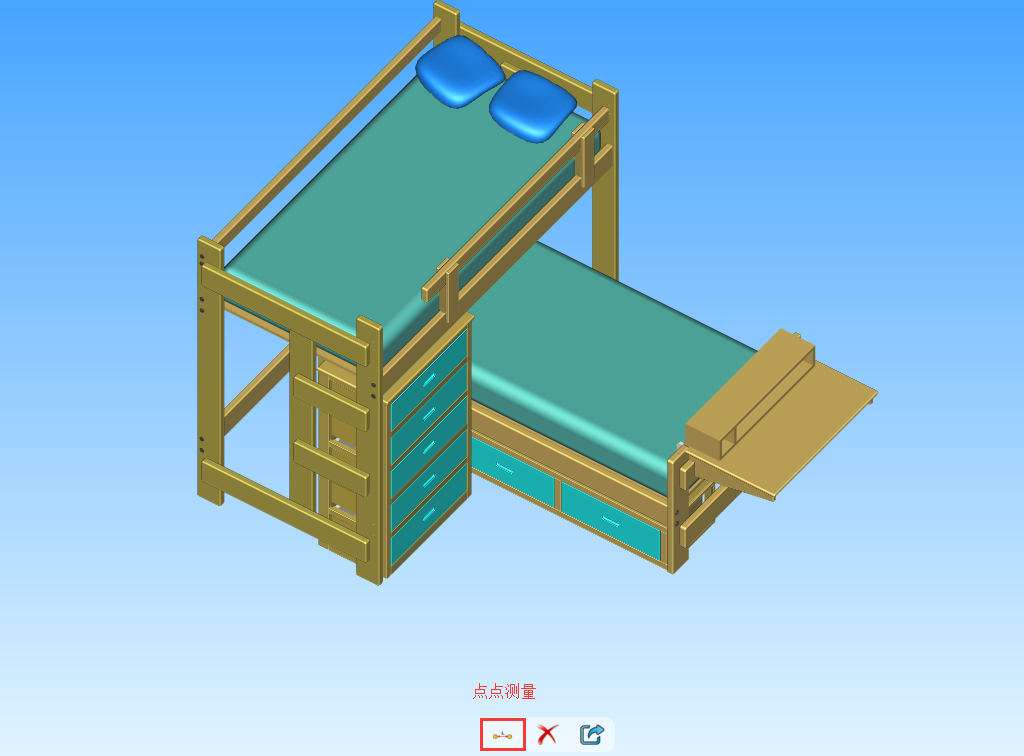

点点测量：点击后弹出距离测量菜单,测量模型点与点之间的距离,如图所示:

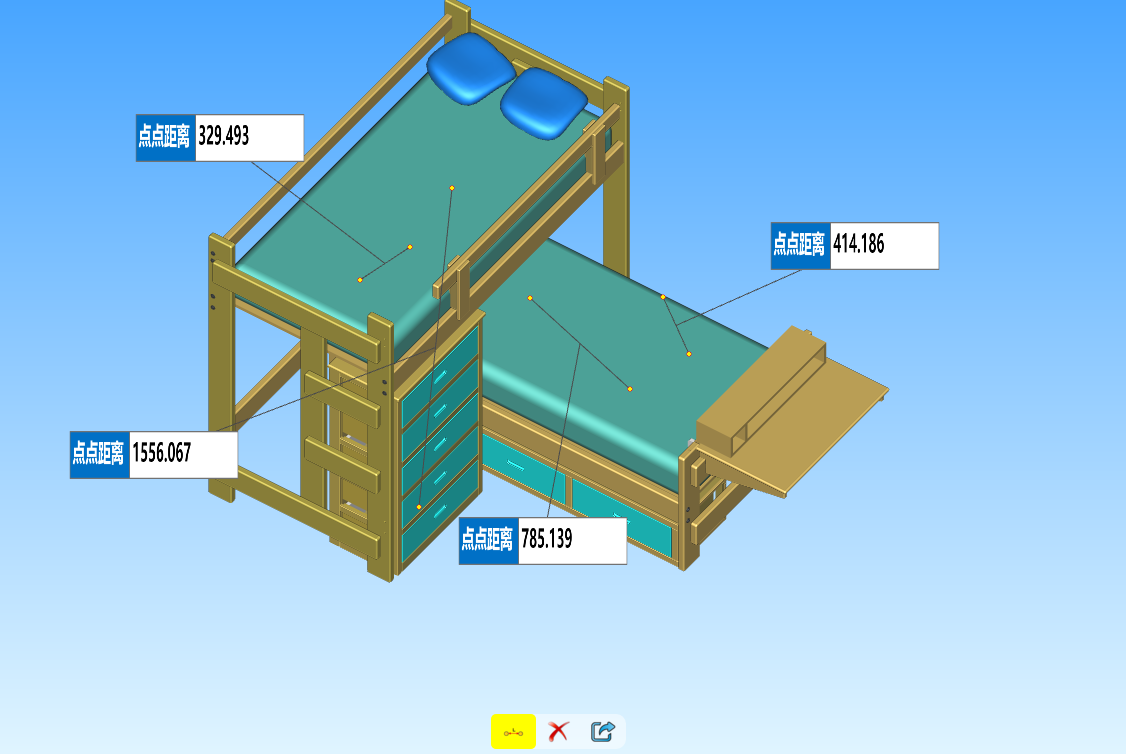

选择合适的测量点创建点点测量,效果如图所示:
删除：选择任意一个测量结果,点击删除按钮即可删除此测量结果。
剖切

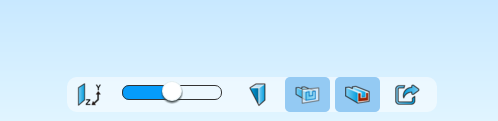

剖切：点击剖切按钮,在底部弹出剖切菜单,如图所示:

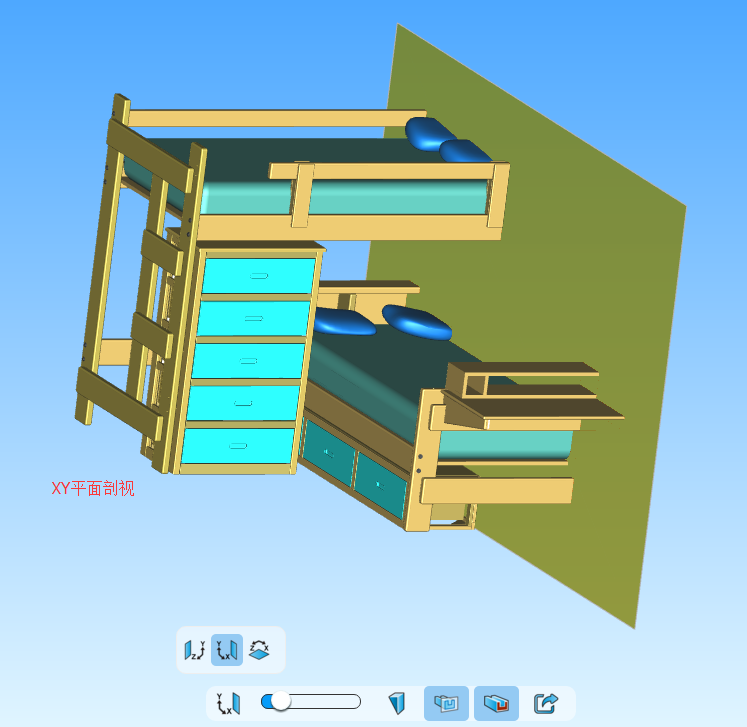

XY平面剖视
XY平面剖视：剖切并展示XY平面剖视图,如图所示:
YZ平面剖视
YZ平面剖视：剖切并展示YZ平面剖视图,如图所示:

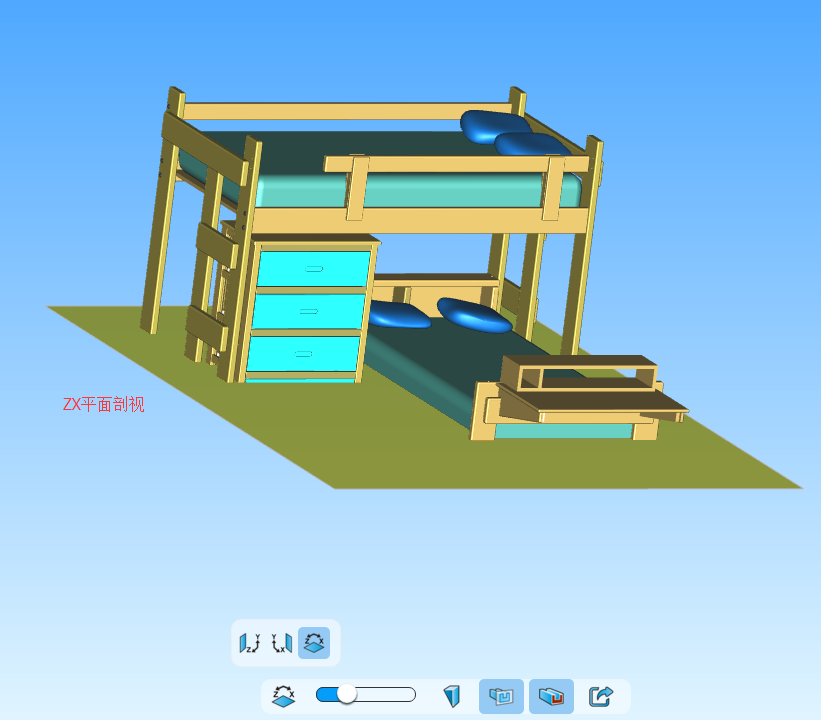

ZX平面剖视
ZX平面剖视：剖切并展示YZ平面剖视图,如图所示:
以上三种剖切方式可以在下拉选择列表中进行多选,以实现各个方向的剖切。

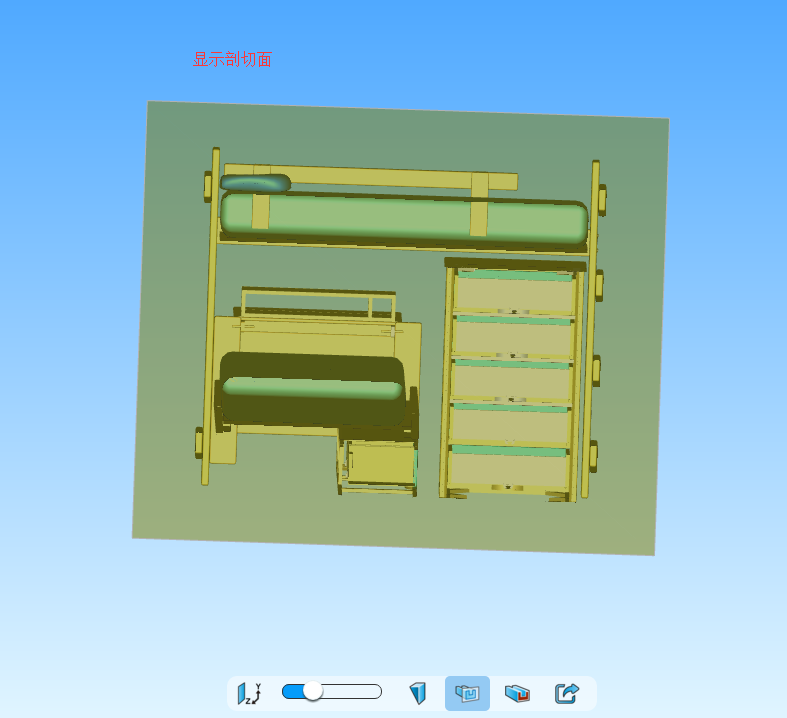

显示剖切面
显示剖切面：在切面处显示剖切面,如图所示:
显示盖面

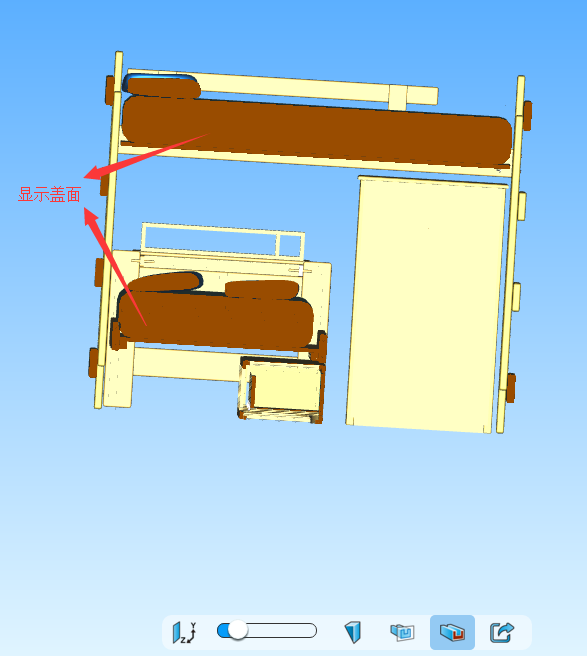

显示盖面：在切面处显示剖切盖面,如图所示:
反向剖视
反向剖视：点击后,将在当前剖视状态下反向剖视。
爆炸图

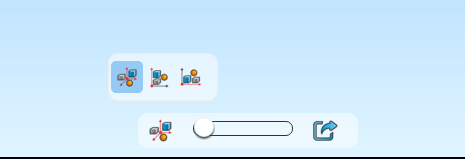

爆炸图：弹出爆炸视图菜单,如图所示:
模型为中心

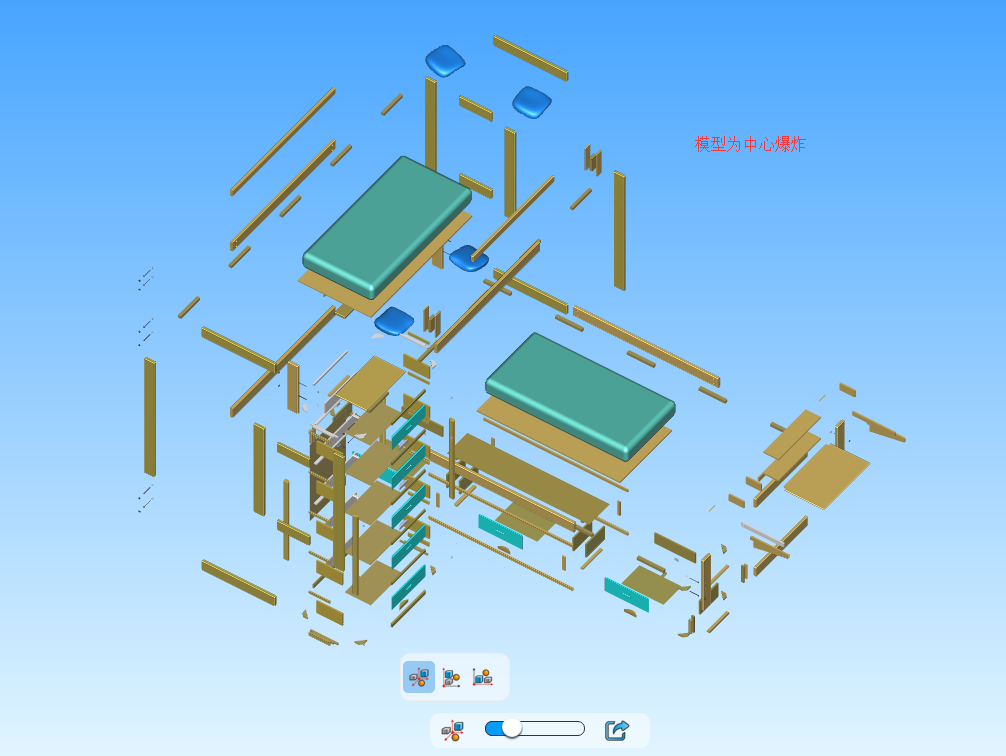

模型为中心：点击后,将以模型为中心显示爆炸图,如图所示:

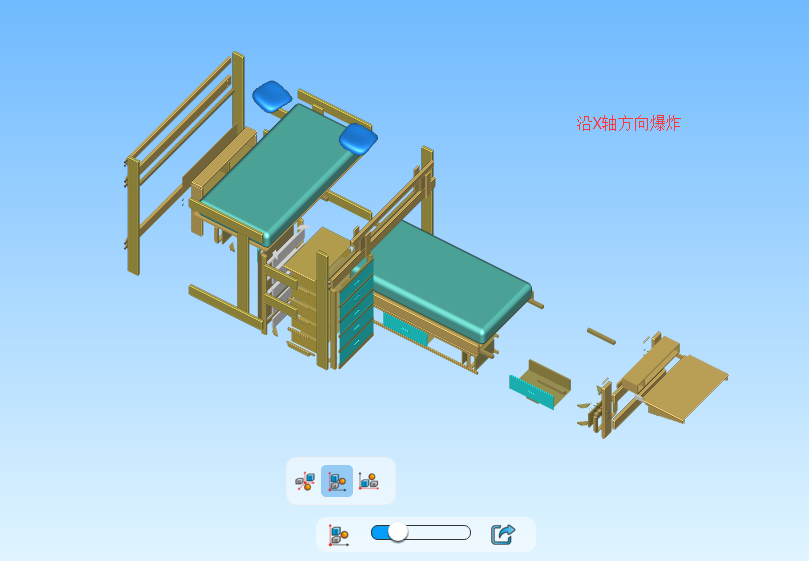

沿X轴方向
沿X轴方向：点击后,模型以X轴方向进行爆炸,滑动滚轴来控制爆炸程度,如图所示:

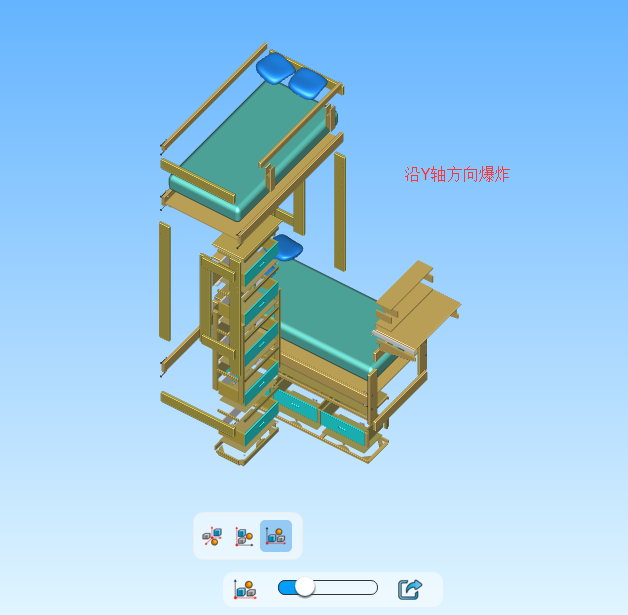

沿Y轴方向
沿Y轴方向：点击后,模型以Y轴方向进行爆炸,滑动滚轴来控制爆炸程度,如图所示:
模型设置

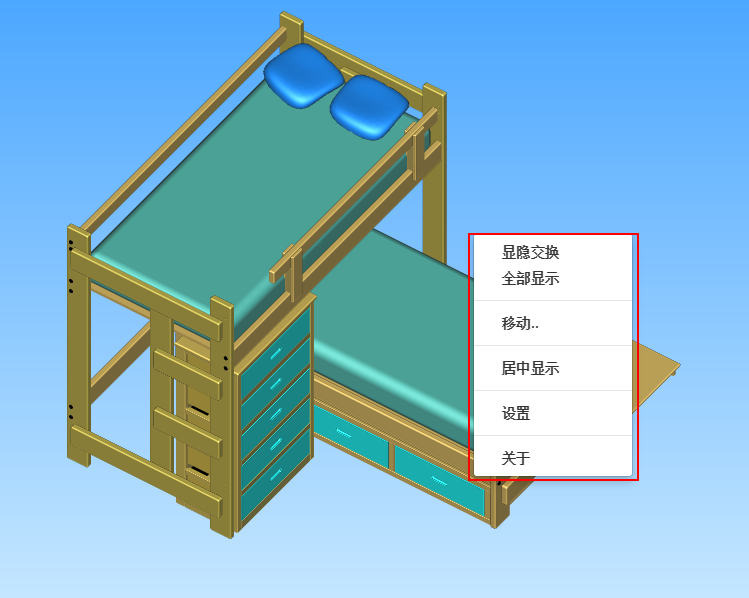

右键操作弹出右键菜单，根据当前是否选中模型可选择不同操作,如图所示:
显隐交换：点击后,将在当前剖视状态下反向剖视。
全部显示：点击后,将在当前剖视状态下反向剖视。
移动：点击后,将在当前剖视状态下反向剖视。
居中显示：点击后,将在当前剖视状态下反向剖视。

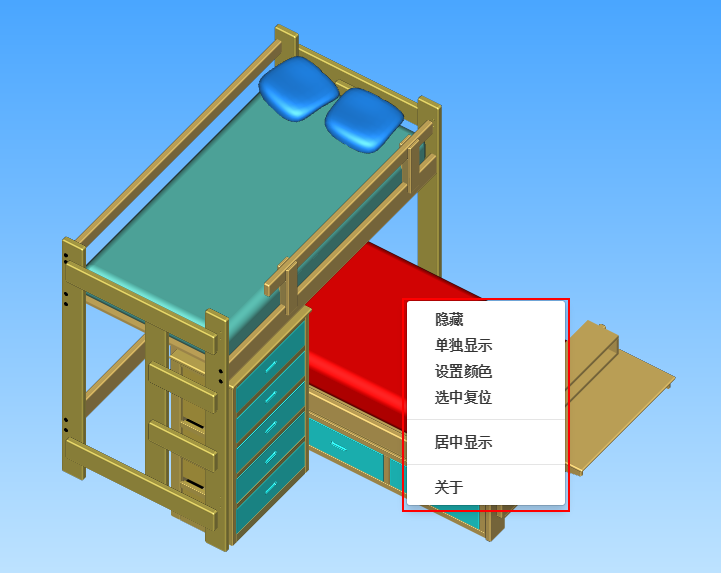

右键操作弹出右键菜单，选中模型时可进行的操作,如图所示:
隐藏：点击后,将在当前剖视状态下反向剖视。
单独显示：点击后,将在当前剖视状态下反向剖视。
设置颜色：点击后,将在当前剖视状态下反向剖视。
选中复位：点击后,将在当前剖视状态下反向剖视。
系统设置

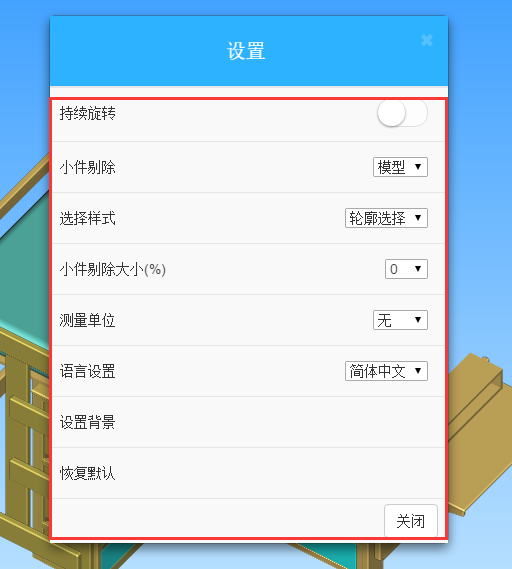

系统设置：右键打开右键菜单，选择设置,弹出设置对话框,如图所示:
显示设置
小件剔除模式：分为模型和屏幕模式,模型模式时,小件剔除的模型大小为模型最大包围盒×剔除比例(%),此模式下,
剔除的零件不会随模型的放大缩小而改变,屏幕模式时,小件剔除的模型大小为屏幕宽度×剔除比例(%),此模式下,会剔除相对
于屏幕占一定百分比大小的零件,在零件缩小时会剔除越多,而放大时剔除越少
小件剔除百分比：选择下拉菜单对应的数字后,屏幕上小于该数字大小像素的模型在旋转、平移时会被剔除不显示
选择样式：选择下拉菜单对应的样式后,选择模型时会展示不同的选中效果
背景设置

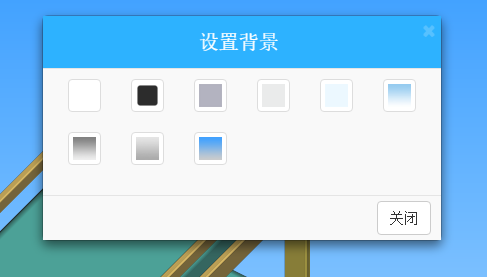

选择对话框中的图片,可设置相应的背景颜色
其他设置
持续旋转：开启后,模型会根据用户当前旋转的方向和角速度持续旋转
测量单位：测量单位包括毫米、厘米、米、英寸、英尺,可根据需求来设置不同的测量单位实现精确测量
语言：实现中英文切换
恢复默认：恢复到当前应用的默认设置状态
关于：查看版本信息
